5.1 Importer des modèles de structure

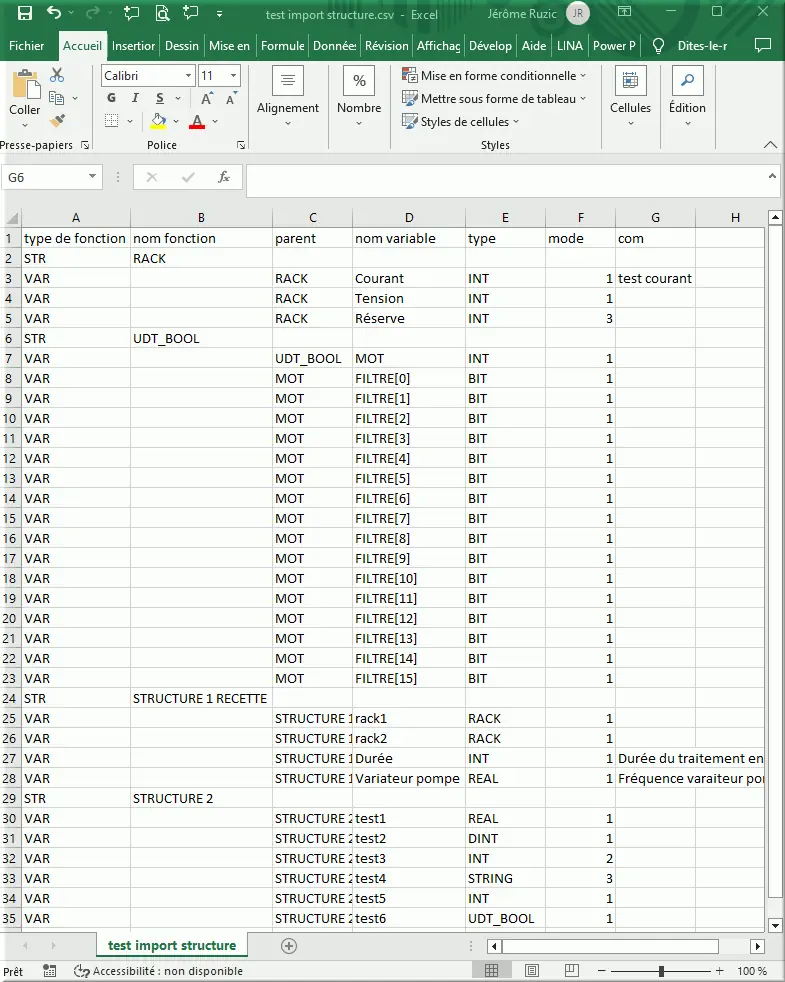

Voici un exemple de fichier csv avec des modèles de structure que l’on souhaite importer.
Figure 23 : Fichier csv import de modèle de structure
Types de fonction :
- STR : Ligne correspondante à un modèle de structure ;
- VAR : Ligne correspondante à une variable du modèle.
Colonnes possibles :
- Type fonction : [Obligatoire] Le type de fonction. Cf. ci-dessus ;
- Nom fonction : [Obligatoire] Nom du modèle pour les lignes "STR" ;
- Nom variable : [Obligatoire] Nom de la variable pour les lignes "VAR" ;
- Nom parent : [Obligatoire] Nom du modèle correspondant pour les lignes "VAR" ou nom de la variable "INT" pour les "BIT" ;
- Type de donnée : [Obligatoire] Le type de la variable pour les lignes "VAR" : "INT", "DINT", "REAL", "STRING", "BIT" ;
- Valeur : Valeur par défaut de la variable pour les lignes "VAR" : ignoré si ligne de structure ;
- Unité : Unité de la variable pour les lignes "VAR".

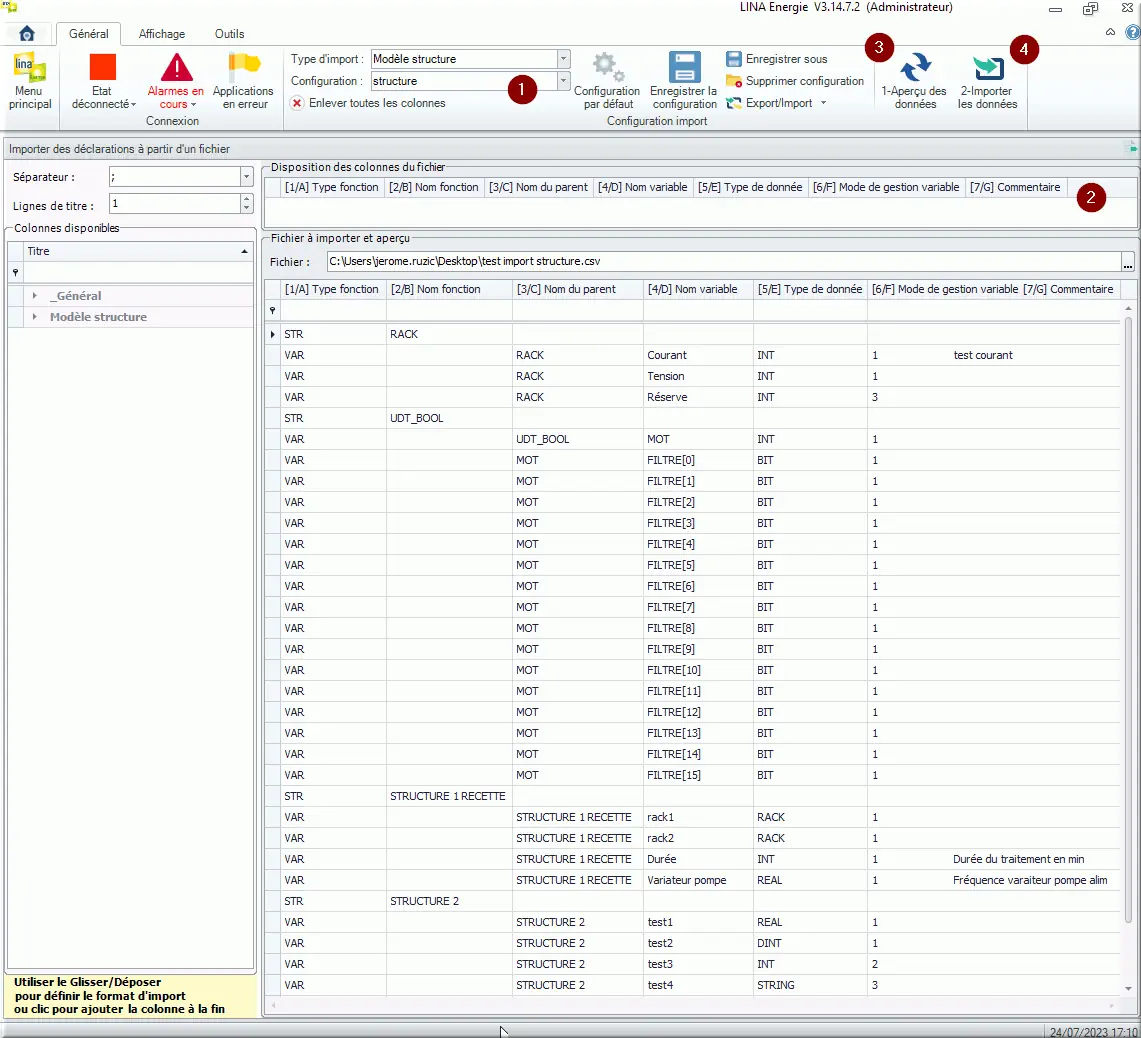

Une fois le fichier csv prêt, Allez dans Référentiel > Devices/Mnémoniques > Importer des déclarations.
Figure 24 : Importer des déclarations modèle de structure
Faire la procédure d’import habituelle.
- Créez ou sélectionnez une configuration ;
- Vérifier la disposition des colonnes par rapport à celle du fichier csv ;
- Sélectionnez le fichier et vérifiez les données ;
- Clic Importer les données ».

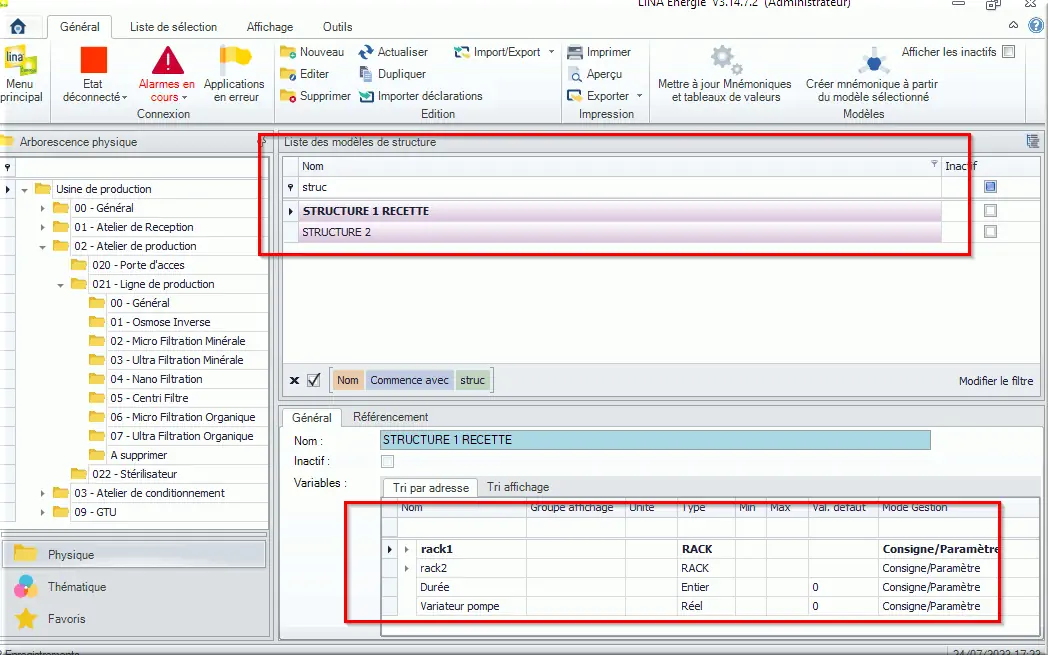

Après l’import, vérifiez vos modèles de structure :
Figure 25 : vérification modèles de structure
